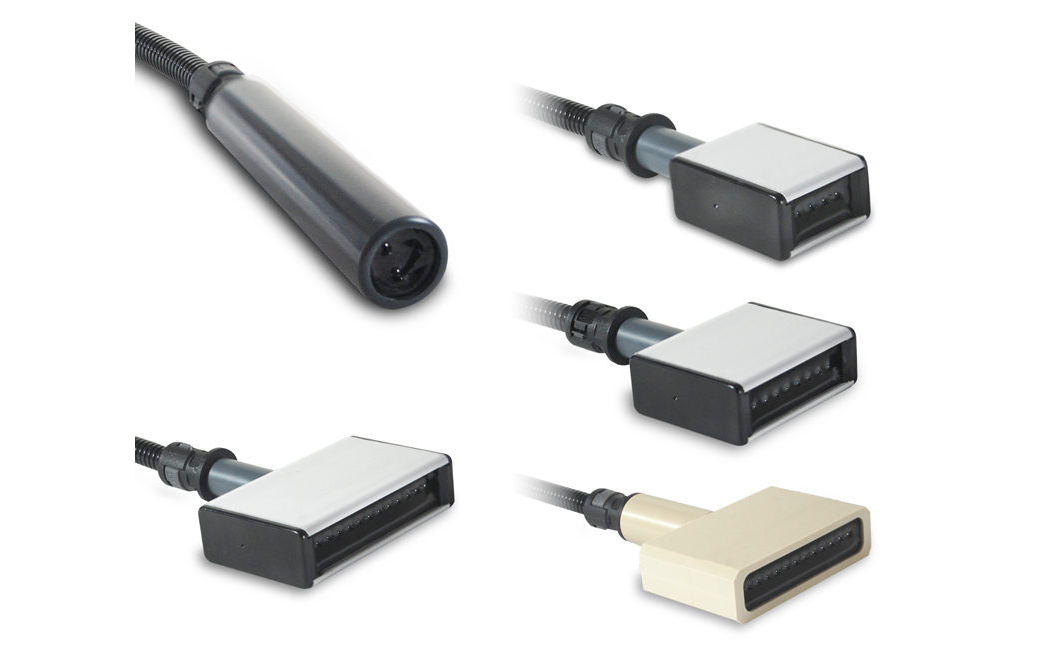

7090 / 7095 STATIC PINNERS

Les 7090 et 7095 sont des épingles statiques pour la charge électrostatique et l’épinglage de petites surfaces et d’objets.

13 + 5 =

N

Gamme complète d'électrodes de charge compactes 30 kV

Pour le goupillage et les petites applications, avec option haute température


N

Émetteurs de tungstène et encapsulation époxy

Pour une vie longue et sans problème

N

Pas d'émetteur de 5 mm

Génère un champ intense et uniforme pour une meilleure adhérence

Les goupilles statiques sont utilisées dans de nombreuses applications allant du chargement des garnitures, de l'épinglage des bords et de l'exclusion de l'air à l'étiquetage dans le moule (IML). Fonctionnant jusqu'à 30 kV avec l'alimentation d'un générateur compact Fraser IONFIX, ou similaire, les épingles statiques 7090 et 7095 permettent une charge électrostatique efficace et l'épinglage de petites zones et objets.

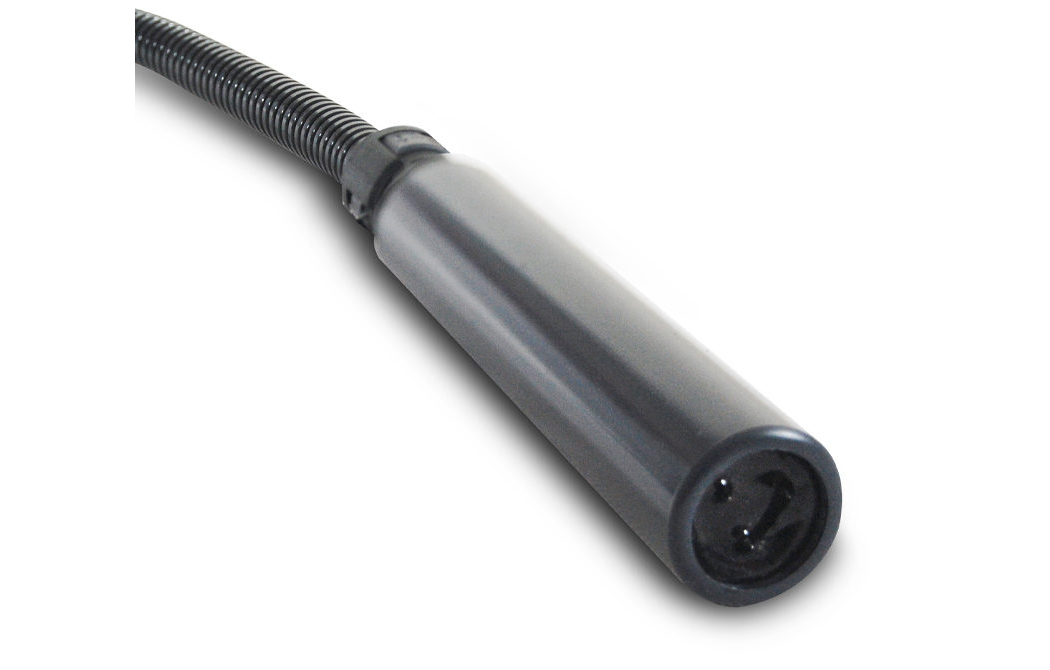

  • 7090 - a une conception tubulaire compacte pour une charge précise des plus petites zones

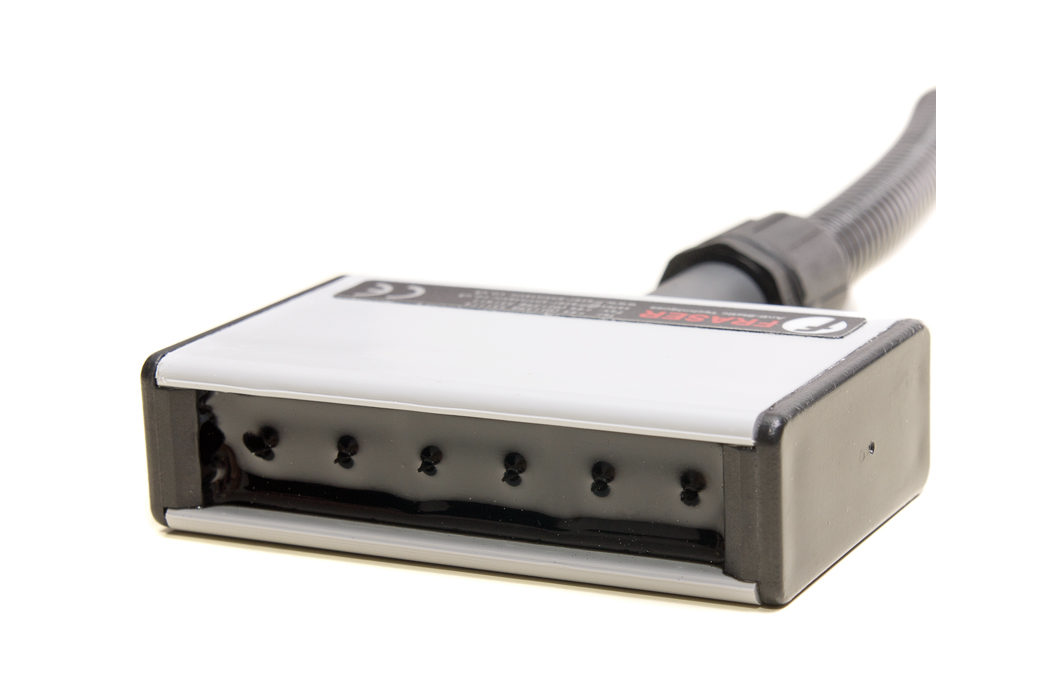

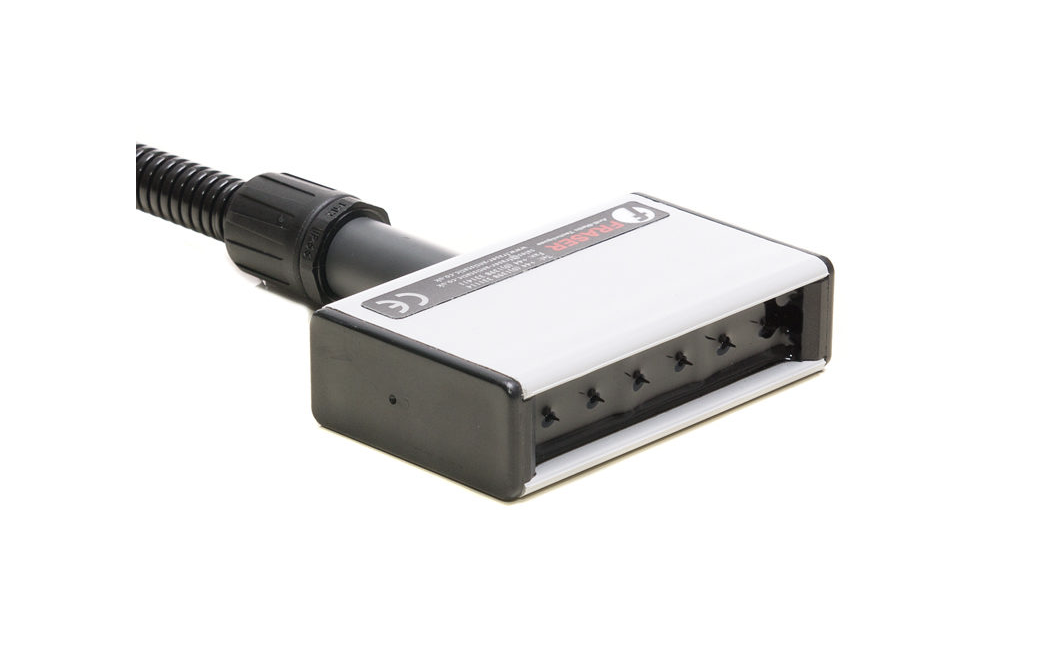

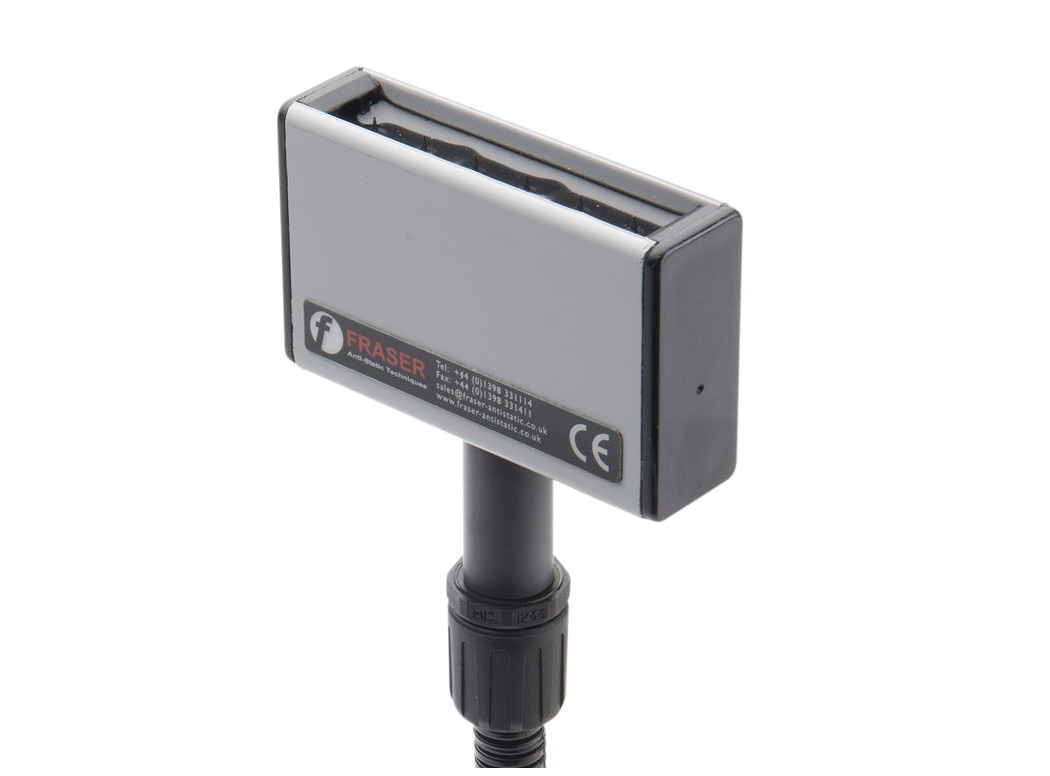

  • 7095 – convient aux applications intenses et courtes et est disponible en trois tailles pour différentes largeurs.
  • Toutes les pièces entièrement encapsulées pour plus de fiabilité et de sécurité
  • Le câble HT est protégé par un conduit en nylon
  • Émetteurs en tungstène à couplage résistif et sans choc pour une longue durée de vie
  • Utilisé avec les générateurs IONFIX 30 kV, l'opérateur a un contrôle total avec un retour opérationnel

Les épingles statiques 7090 et 7095 sont utilisées dans une grande variété d'applications d'adhésion électrostatique, y compris l'entrelacement, l'épinglage, l'étiquetage, l'IML, l'emballage, la fabrication de sacs et bien d'autres.

Choix

  • 7095-12 HT : Version haute température (100 °C max).

Spécifications

Construction

Tous les matériaux utilisés répondent aux cotes d’inflammabilité UL94 V-0. 7090 – 3 émetteurs tungstène. Emetteurs tungstène 7095-x au pas de 5 mm (voir fiche technique).

Dimensions

7090 : Diamètre 20 mm.
Longueur : 100 mm (corps), 123,5 mm (y compris le connecteur).
Longueurs disponibles série 7095 :
7095-4 : 36 mm, 7095-8 : 56 mm, 7095-12 : longueurs 76 mm.

Poids

7090 : 110 g
7095-4 : 100 g, 7095-8 : 120 g, 7095-12 : 140 g

Câble

2 m de câble HT. Des longueurs plus longues peuvent être spécifiées au moment de la commande. Le câble se termine par un connecteur HT. Gaine de protection en nylon sur câble. Diamètre de courbure minimum 100 mm.

Sécurité

Résistance de 100 MOhm pour un fonctionnement sûr.

Environnement

Emplacement propre, sec et sans huile. Température 60 °C max.

Générateur

À utiliser avec les générateurs Fraser 30 kV. Modèle de générateur d’état au moment de la commande.

Certificat

CE.

Choix

7095-12 HT : Version haute température disponible (100 °C max).
